一、机床简介

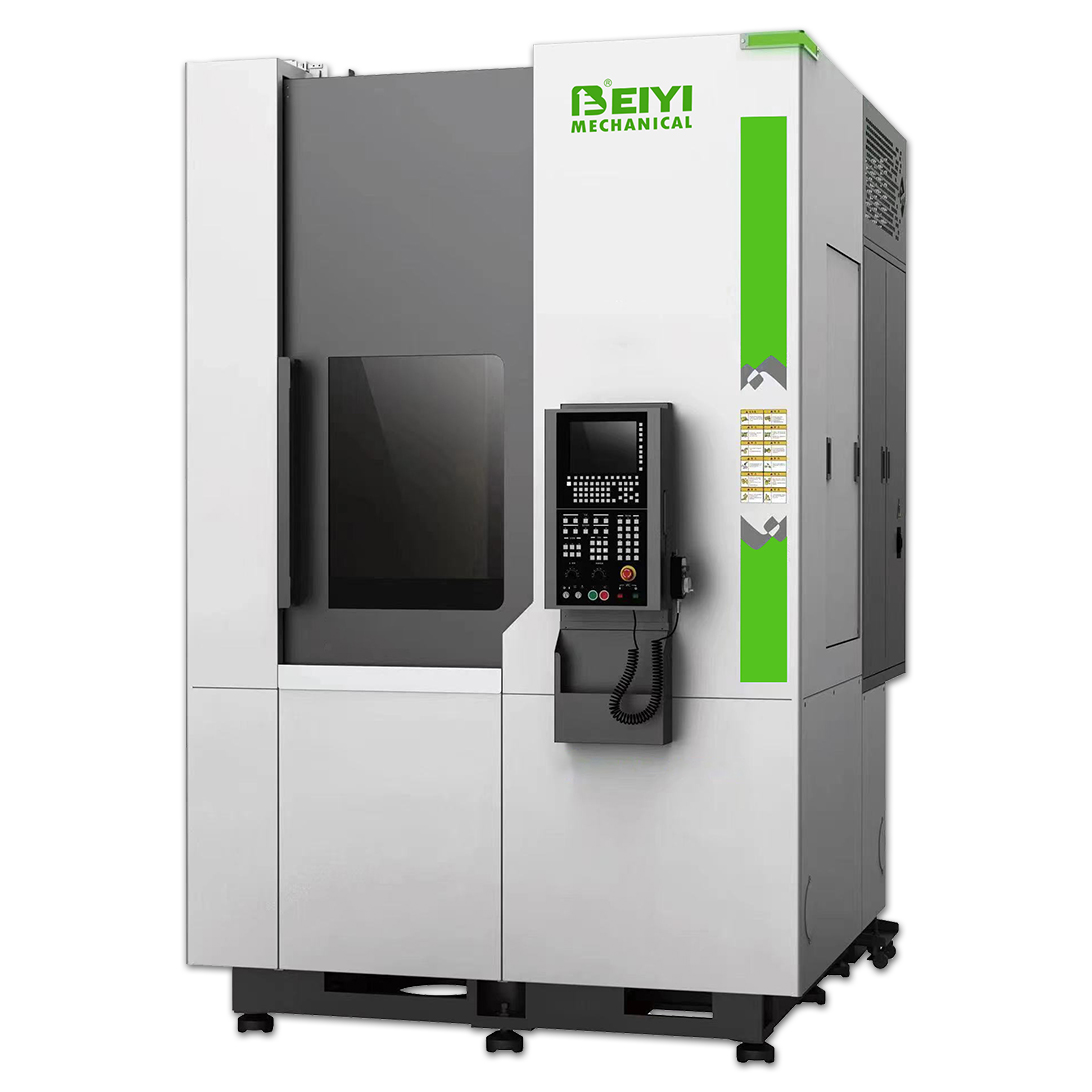

BYVT6070立式车床是一款高速、高效、高刚性的加工设备，粗精一体化、工序集约化加工。机床采用全封闭防护罩，防止粉尘腐蚀机床部件，主要配置采用进口，有一部分采用台湾知名企业的部件，增强机床的稳定性及延长机床的使用年限，整机造型稳重大方，主要针对汽车制动鼓、轮毂、电机壳及阀门等产品需求。
夹具：采用液压卡盘（立车专用），具有防水防尘功能。
驱动：采用高端精密滚珠丝杠来驱动，快移速度为12m/min，具有良好运动进度和动态特性，从而大幅提高加工效率。
刀塔：刀塔采用三和伺服动力刀塔，伺服电机高速分度，牙盘精密定位，液压锁紧结构。换到速度快，定位精度高，可靠性强的特点。
|
加工能力 |
最大回转直径 |
φ700mm |
|
最大车削直径 |
φ600mm |
|
|
过托板最大车削高度 |
550mm |
|
|
过托板最大车削直径 |
Φ255mm |
|
|
行程 |
X轴 |
610mm |
|
Z轴 |
650mm |
|
|
快移速率 |
X快速快移率 |
12m/min |
|
Z快速快移率 |
12m/min |
|
|
主轴 |
主轴转速 |
100-500r/min |
|
主轴电机功率 |
22Kw/1000rpm |
|
|
主轴端面形式 |
A2-11 |
|
|
主轴轴承等级 |
日本NTN P5级 |
|
|
前轴承 |
NN3032SKM |
|
|
后轴承 |
NN3026SKM. |
|
|
主轴外径 |
φ160mm |
|
|
主轴内经 |
φ80mm |
|
|
出厂精度 |
重复定位精度 |
±0.003mm |
|
定位精度 |
±0.005mm |
|
|
最小定位单位 |
0.001mm |
|
|
卡盘和刀塔 |
三爪中实液压卡盘 |
21寸 |
|
工位 |
12 |
|
|
刀塔中心高 |
125mm |
|
|
刀架形式 |
BMT65动力刀 |
|
|
控制系统 |
标准配置 |
发那科 |
|
X伺服电机 |
27NM/2000RPM |
|
|
Z伺服电机 |
27NM/2000RPM |
|
|
主电机 |
22KW/1000RPM |
|
|
显示器 |
中文显示 |
|
|
传输接口 |
USB |
|
|
切削冷却系统 |
冷却电机 |
180W |
|
泵出水量 |
50L/min |
|
|
切削液箱容量 |
300L |
|
|
自动排屑机 |
|
|
|
电力需求 |
电源 |
380V |
|
电能消耗 |
35KW |
|
|
机床在下列条件下能长期稳定工作 |
温度5~38° |
|
|
环境湿度 |
＜85% |
|
|
设备其他参数 |
液压泵站 |
2.2KW/50Hz-50L |
|
设备重量 |
约8.2吨 |
|
|
占地面积（长X宽X高） |
2380X1815X3120 |
