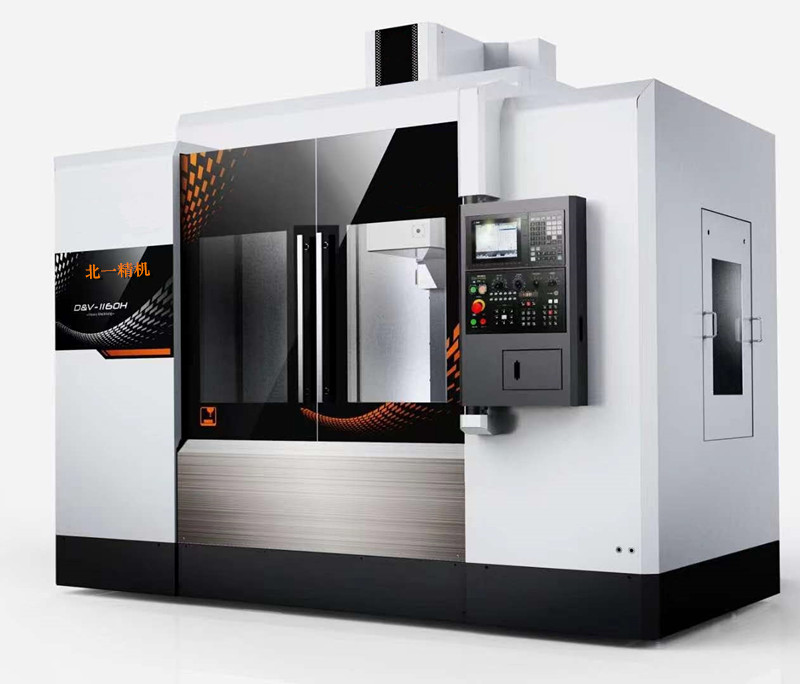

一、机床简介
BYVM11650立式加工中心是具有国内领先水平的新一代加工中心，加工适用范围广，具有高刚性、高精度、高速度、高效率、高可靠性、大扭矩等特点。
本机床适用于汽车、摩托车、航空航天、机械制造、缝纫机、电机、仪器仪表等行业的阀类、凸轮、模具、板盘类和箱体类零件的加工，可用于中小批量多品种加工生产，也可以进入自动线进行批量生产。
使用该机床可以节省工艺装备，缩短生产准备周期，保证零件加工质量，提高生产效率。
二、性能特点
1、应用计算机辅助设计（CAD）系统完成机床最优结构计，机床整体结构采用树脂砂型铸造，箱形结构，厚壁多筋，并经多道应力消除工序，使得机床具有良好的刚性。
2、三个进给轴均采用台湾银泰直线滚柱导轨支撑。X、Y、Z轴无论是高速移动或是轻、重负荷切削都可达到更高定位精度。
3、主轴轴承采用进口预压高精密斜角滚珠轴承，给予主轴最大刚性和最高精度；采用大扭矩交流伺服主轴电机，能进行强力切削，特别适用于高速加工场合，提高加工精度和光洁度，缩短加工时间。
4、X、Y、Z三轴均采用大扭矩交流伺服电机与高精度滚珠丝杠直接传动，适宜于工件高精度强力切削；
5、大功率、大流量、高扬程冷却泵，对加工工件提供良好的冷却。
6、操作面板按人机工程学科学布局，符合安全规范，旋转设计，易于操作；空气开关、按钮、波段开关等均采用名牌优质元器件，保证了整体机床的高可靠性；便携式手持摇控单元盒，极大地方便了对刀、试切。
7、采用高性能、高可靠性的高速微处理器台灣新代系统，智慧型警示显示，自诊断等功能方便使用、维护；多段预读控制尤其适合于高速大容量程序的模具加工和教学演示； 配备的RS232通信、网络连接、CNC通信等功能，大大增强了系统的可扩展性。
标准规格参数：
|
内容 |
单位 |
性能参数 |
|
|
工作台 |
工作台面积 |
mm |
1200×600 |
|
T型槽 |
mm |
5×18-90 |
|
|
工作台最大承重 |
kg |
800 |
|
|
行程 |
X轴行程 |
mm |
1100 |
|
Y轴行程 |
mm |
600 |
|
|
Z轴行程 |
mm |
600 |
|
|
主轴鼻端至工作台面距离 |
mm |
130-730 |
|
|
主轴中心至立柱导轨面距离 |
mm |
680 |
|
|
主轴 |
主轴孔锥度 |
- |
BT40 |
|
主轴转速（皮带式） |
r/min |
8000 |
|
|
电机 |
电 压 |
V |
380 |
|
主轴电机功率 |
kw |
11/15 |
|
|
进给轴电机功率 |
NM |
22 |
|
|
刀库 |
换刀方式 |
/ |
气动换刀 |
|
刀库形式 |
/ |
机械式刀库 |
|
|
刀库数量 |
Pcs |
24 |
|
|
进给 |
快速进给速度 |
m/min |
36 |
|
切削进给速度 |
m/min |
18 |
|
|
精度 |
重复定位精度 |
mm |
±0.005mm |
|
定位精度 |
mm |
±0.007mm |
|
|
电力需求 |
kva |
30 |
|
|
气源要求 |
Kg/cm |
6-8 |
|
|
机床重量 |
Kg |
6800 |
|
|
外形尺寸（长×宽×高） |
mm |
2900x2300x2480 |
|
